Apres avoir réalisé des améliorations sur notre Grafcet dans le but de le rendre plus fonctionnel nous avons essayé de lui apporter des améliorations esthétiques. Nous avons pensé a le faire clignoter pendant son fonctionnement à l'aide des boutons d'appel des étages.
Dans le cas d'un véritable ascenseur cette amélioration est complètement inutile, mais pour une maquette comme ici, cela permet de la rendre plus amusante.

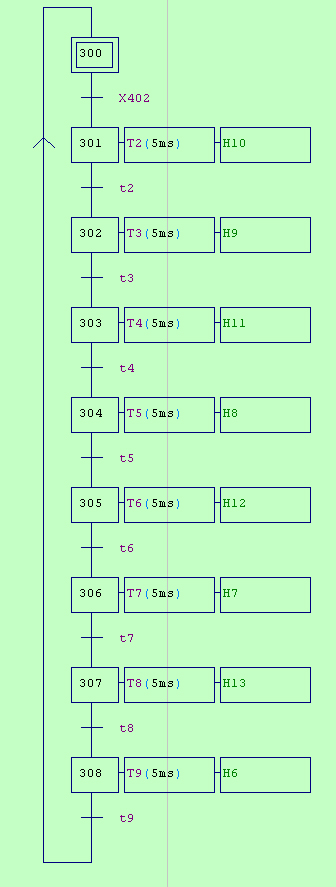

Nous avons donc réaliser un grafcet qui allume chaque voyant à tour de role pendant 5ms chacun :

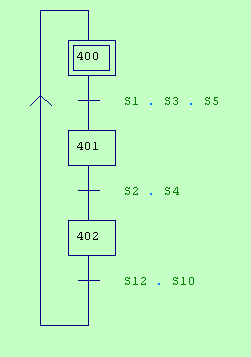

Pour activer ce grafcet et donc donner le choix à l'utilisateur de faire ou pas clignoter l'ascenseur, nous avons créer un grafcet de déclenchement qui oblige l'utilisateur à réaliser une combinaison de touches pour déclencher ou arrêter le clignotement :

Lorsque les boutons d'appel étage 1,2 et 3 sont pressés simultanement, puis que par la suite les boutons 2 et 4 sont pressés simultanement, l'étape 402 s'active et déclenche donc le clignotement (voir grafcet précédent). Lorque les boutons S12 et S10 sont pressés simultanément le clignotement s'arrête.
